一、工作原理：

是彎軸定量馬達，依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油,7柱塞設計，運行平穩能產生較大的啟動扭矩。

二、總體特點：

? 層疊活塞環具有很重要的優點，如如無與倫比的高效率和熱震穩定性

? 容許轉速和工作壓力高，意味著可輸出更大功率

? 獨特的活塞鎖定，正時齒輪和軸承裝置，零件數量少，都使泵結構堅固，使用壽命長，尤其是可靠性高

? 軸和缸體夾角 40°，使馬達結構緊湊，重量輕

? 殼體尺寸小，功率質量比大

? 馬達有精心設計的配流盤，以提高自吸轉速，降低噪聲

? 泵有精心設計的配流盤，以提高自吸轉速，降低噪聲，左旋和右旋都有供貨

? F12設計簡單直接，運動零件少，是可靠性很高的馬達

? 獨特的正時齒輪設計使軸和缸體同步，使 F12 能承受高重力和扭轉振動

? 重載滾柱軸承可承受相當大的外部軸向和徑向載荷

三、主要零件：

殼體、軸承箱、中心軸、配油盤、柱塞缸體、柱塞組件、正時齒輪、圓錐滾子軸承、輸出軸、油封及緊固和調整墊組成。

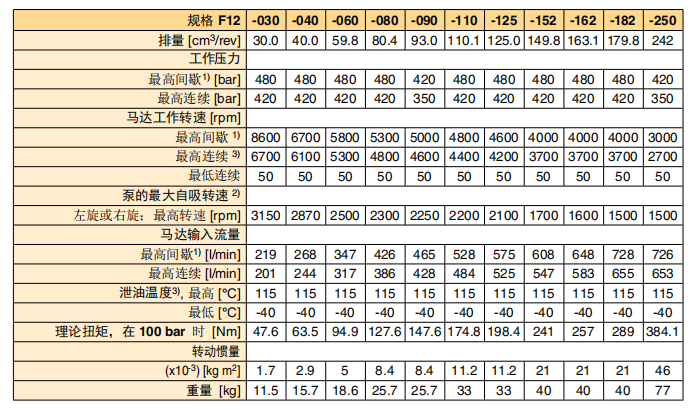

四、PK F12-110參數

1.排量110 cm3/rev；

2.工作壓力：間隙工作壓力為48MPa,連續工作壓力為42MPa

3工作轉速：間隙工作為4800轉,連續工作為4400轉，連續工作50轉；

4.輸入流量：間隙工作528L/min, 連續工作484L/min

5.泄油溫度：115°C ,-40°C

6.在10MPa時理論扭矩174.8Nm

五、產品分類及代號

F12-ISO  F12-ASE   我們的屬于ISO型   F12-110-MF-IV-Z-000-0000-P0

型號解讀示意表
